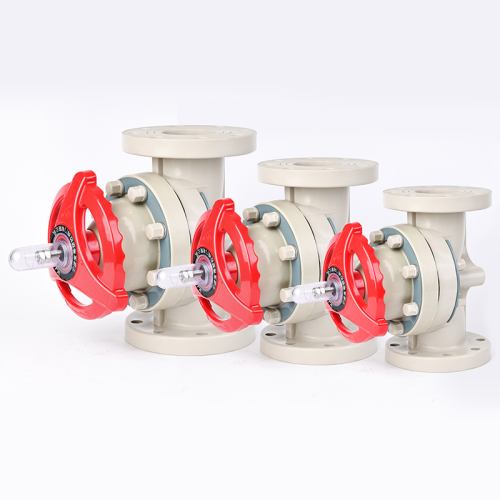

Промышленный фланцевый мембранный клапан PPH | Стандарт DIN/ANSI/JIS | Двухслойная мембрана из ПТФЭ+ЭПДМ

Вид оплаты:L/C,T/T,D/P,D/A,Paypal

Инкотермс:FOB,CFR,CIF

Количество минимального заказа:1 Piece/Pieces

транспорт:Ocean,Land,Air

$0.1-1 /Piece/Pieces

Атрибуты продукта
Возможности поставки ...
Упаковка и доставка
Other information

Атрибуты продукта

марка: HY или OEM

Actuator: Manual

Connection: Flanged Diaphragm Valve

Material: PPH

Structure: Weir Diaphragm Valve

Flow Direction: Bidirectional

Применение: Flow Control

Place Of Origin: China

заявка: General

Medium Temperature: Normal Temperature

Возможности поставки ...

транспорт: Ocean,Land,Air

Вид оплаты: L/C,T/T,D/P,D/A,Paypal

Инкотермс: FOB,CFR,CIF

Упаковка и доставка

Продажа единиц жилья:

Piece/Pieces

Скачать

The file is encrypted. Please fill in the following information to continue accessing it

pph-flanged-diaphragm-valve-ansi-din-jis.jp

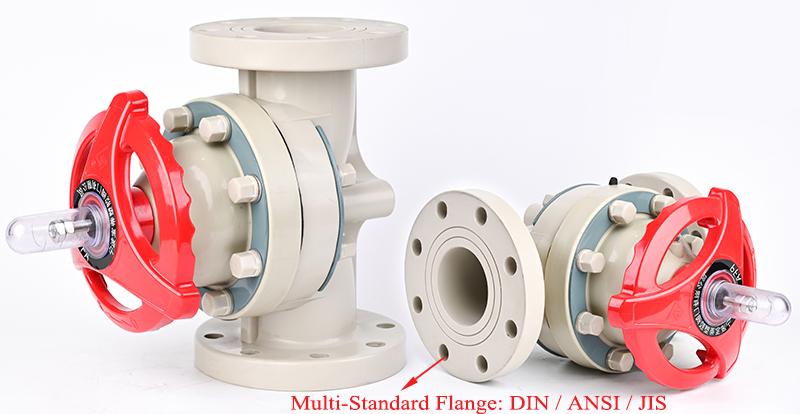

Совместимость с двумя стандартами: разработан с фланцевыми концами, которые соответствуют стандартам DIN, ANSI и JIS, что упрощает глобальную установку.
Максимальная устойчивость к коррозии: доступны материалы корпуса: UPVC, CPVC, PPH или PVDF, позволяющие работать с наиболее агрессивными химическими веществами.
Превосходное уплотнение: имеет высокоэффективную двухслойную мембрану из ПТФЭ+ЭПДМ, обеспечивающую отсутствие утечек и увеличенный срок службы.
Номинальное высокое давление: полностью протестировано на PN10 (150 фунтов на квадратный дюйм) при комнатной температуре.

Мембранный клапан из 100% чистого ХПВХ, 100% испытан под давлением перед отправкой.

High-performance Polypropylene (PPH) valves with PTFE+EPDM double-layer diaphragms. Ideal for aggressive acids, alkalis, and high-temperature chemical processing
Connect Type:	Flanged (DIN / ANSI / JIS)
Brand:	HUIYA or OEM
Material:	PPH
Specifications:	Size Range:	DN15-20-25-32-40-50-65-80-100-125-150-200-250-300-350-300（1/2 to 12inch）

	Standard:	DIN/ANSI/JIS
	Working temperature:	-15 to 90 Degree Celsius
	Body Material:	PPH ( CPVC, PPH, PVDF,FRPP)
	Diaphragm Material:	PTFE + EPDM (Double Layer)
	Max Pressure:	10 Bar (150 PSI)
	Operation:	Manual
	Packing:	Cartons
Application:	Chemical Processing: Handling strong acids, bleaches, and corrosive fluids. Water Treatment: Desalination and industrial wastewater systems. Semiconductor: High-purity fluid handling. Mining: Abrasive slurries and leaching solutions.
Supply:	In-Stock & Ready to Ship
	100% Pressure Tested

Примечание. Для справки показан клапан из ПВХ в разобранном виде. Фланцевые мембранные клапаны PPH имеют ту же внутреннюю конфигурацию, что и модели из ПВХ, и отличаются только материалом корпуса клапана.

Описание: Устойчивость к высоким температурам (до 95°C) и превосходная химическая инертность по сравнению с ПВХ. Отлично подходит для кислотного травления и очистки сточных вод.

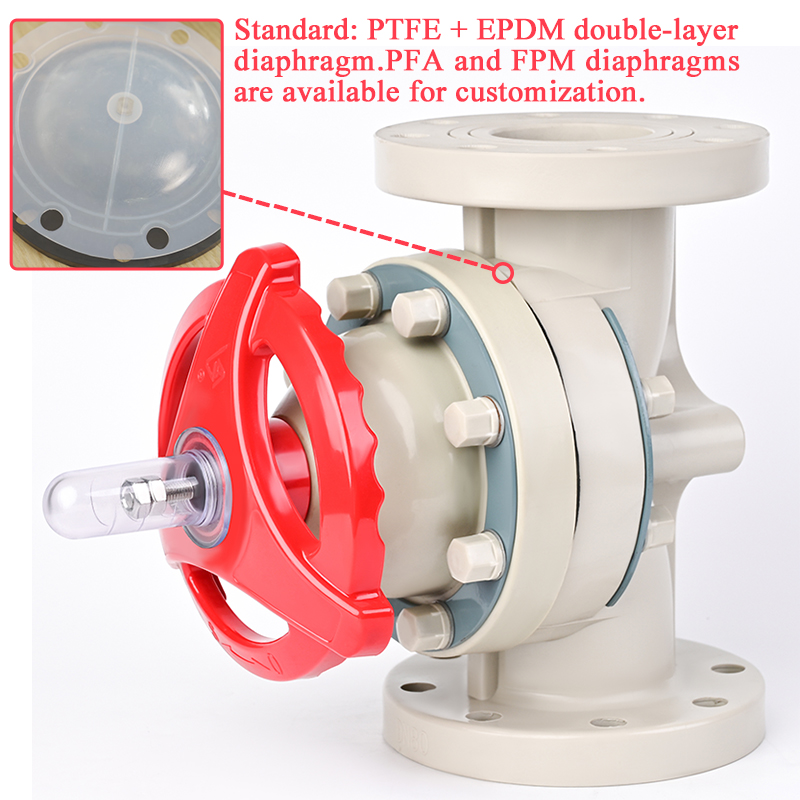

Описание: Наши клапаны имеют облицовку из чистого ПТФЭ , обеспечивающую универсальную химическую стойкость, а также подушку из EPDM , обеспечивающую механическую эластичность и идеальную герметизацию.
Преимущество: срок службы в 2 раза дольше по сравнению с однослойными мембранами.
Описание: Болты из нержавеющей стали 304/316, четкий индикатор положения и усиленная конструкция крышки.

PPH Flanged Diaphragm Valves Parts&Material
No.	Parts	Materials
1	gauge cover	PC
2	stud nut	steel,stainless steel
3	Hand wheel	ABS,FRPP
4	Bonnet	PPH
5	sleeve	cast iron,copper alloy
6	Board	Plastc-coated steel,stainless steel
7	Stud Bolt &Nut	steel,stainless steel
8	Stem	steel,stainless steel,copperalloy
9	Body	PPH
10	compressor	PVDF,CPVC,，cast iron
11	Cushion	EPDM
12	Diaphragm	EPDM,FPM,FEP,PFA,PTFE
13	Grease Nipple	copperalloy,stainless steel DN80-300 used only

PPH DIN Flanged Diaphragm Valves Dimensions Table
DN	D1(mm)	D(mm)	L(mm)	h(mm)	n	φ(mm)
DN	HG/DIN	HG/DIN	HG/DIN		HG/DIN	HG/DIN
15	95	65	125	14	4	14
20	105	75	135	16	4	14
25	115	85	145/160	16	4	14
32	135	100	160/180	16	4	18
40	145	110	180	16	4	18
50	160	125	210/230	18	4	18
65	180	145	250	22	4	18
80	195	160	300	25	8	18
100	215	180	350	25	8	18
125	255	210	405	30	8	18
150	280	240	460	30	8	22
200	340	295	575	38	8	22
250	395	350	685	38	12	22
300	480	400	790	40	12	22

PPH ANSI Flanged Diaphragm Valves Dimensions Table
DN	D1(mm/inch)	D(mm/inch)	L(mm/inch)	h(mm/inch)	n	φ(mm/inch)
ANSI	ANSI	ANSI	ANSI	ANSI
15	95 / 3.74	60 / 2.36	110 / 4.33	14 / 0.55	4	16 / 0.63
20	100 / 3.94	70 / 2.76	120 / 4.72	16 / 0.63	4	16 / 0.63
25	125 / 4.92	79 / 3.11	130 / 5.12	16 / 0.63	4	16 / 0.63
32	135 / 5.31	89 / 3.5	160 / 6.3	16 / 0.63	4	16 / 0.63
40	145 / 5.71	98 / 3.86	180 / 7.09	16 / 0.63	4	16 / 0.63
50	160 / 6.3	121 / 4.76	210 / 8.27	18 / 0.71	4	19 / 0.75
65	180 / 7.09	140 / 5.51	250 / 9.84	22 / 0.87	4	19 / 0.75
80	195 / 7.68	152 / 5.98	280 / 11.02	25 / 0.98	4	19 / 0.75
100	220 / 8.66	190 / 7.48	340 / 13.39	25 / 0.98	8	19 / 0.75
125	255 / 10.04	216 / 8.5	405 / 15.94	30 / 1.18	8	22 / 0.87
150	280 / 11.02	241 / 9.49	460 / 18.11	30 / 1.18	8	22 / 0.87
200	340 / 13.39	298 / 11.73	575 / 22.64	38 / 1.5	8	22 / 0.87
250	395 / 15.55	362 / 14.25	685 / 26.97	38 / 1.5	12	26 / 1.02
300	480 / 18.9	432 / 17.01	790 / 31.1	40 / 1.57	12	26 / 1.02

PPH JIS Flanged Diaphragm Valves Dimensions Table
DN	D1(mm)	D(mm)	L(mm)	h(mm)	n	φ(mm)
DN	JIS	JIS	JIS	h(mm)	JIS	JIS
15	95	70	110	14	4	15
20	100	75	120	16	4	15
25	125	90	130	16	4	15
32	135	100	160	16	4	19
40	145	105	180	16	4	19
50	160	120	210	18	4	19
65	180	140	250	22	4	19
80	195	150	280	25	8	19
100	220	175	340	25	8	19
125	255	210	405	30	8	19
150	280	240	460/480	30	8	23
200	340	290	575	38	12*	23
250	395	355	685	38	12	25
300	480	400	790	40	16*	25

Cv reference value
100%full open		(Mpa)Temperature%Pressure chart
DN	CVvalue	DN	FRPP			PPH			UPVC		CPVC			PVDF
DN	CVvalue	DN	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	5.4	15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	6.3	20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	7.2	25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	8.1	32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	23.4	40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	43.2	50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	76.5	65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3
80	103.5	80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3
100	166.5	100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3
125	270	125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	360	150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
200	630	200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	900	250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	900	300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
