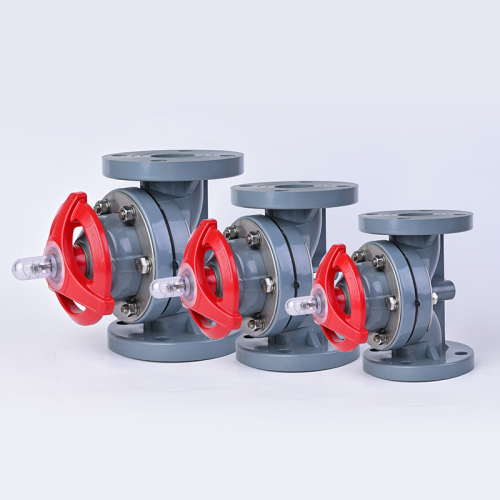

Промышленный фланцевый мембранный клапан из ХПВХ

Вид оплаты:L/C,T/T,D/P,D/A,Paypal

Инкотермс:FOB,CFR,CIF

Количество минимального заказа:1 Piece/Pieces

транспорт:Ocean,Land,Air

$0.1-1 /Piece/Pieces

Атрибуты продукта

Бренд: HY или OEM

Модель: RPV111A

Warranty Period: 3 Years

Support Customization: Oem

заявка: General

Medium Temperature: Normal Temperature

Flow Medium: Acid, Water, Oil

Structure: Diaphragm

Actuator: Manual

Применение: Flow Control

Возможности поставки ...

транспорт: Ocean,Land,Air

Вид оплаты: L/C,T/T,D/P,D/A,Paypal

Инкотермс: FOB,CFR,CIF

Упаковка и доставка

Продажа единиц жилья:

Piece/Pieces

Скачать

The file is encrypted. Please fill in the following information to continue accessing it

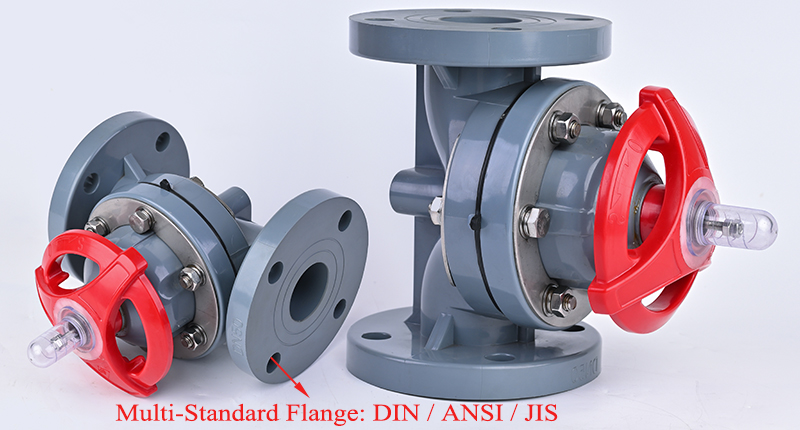

Совместимость с двумя стандартами: разработан с фланцевыми концами, которые соответствуют стандартам DIN, ANSI и JIS, что упрощает глобальную установку.
Максимальная устойчивость к коррозии: доступны материалы корпуса: UPVC, CPVC, PPH или PVDF, позволяющие работать с наиболее агрессивными химическими веществами.

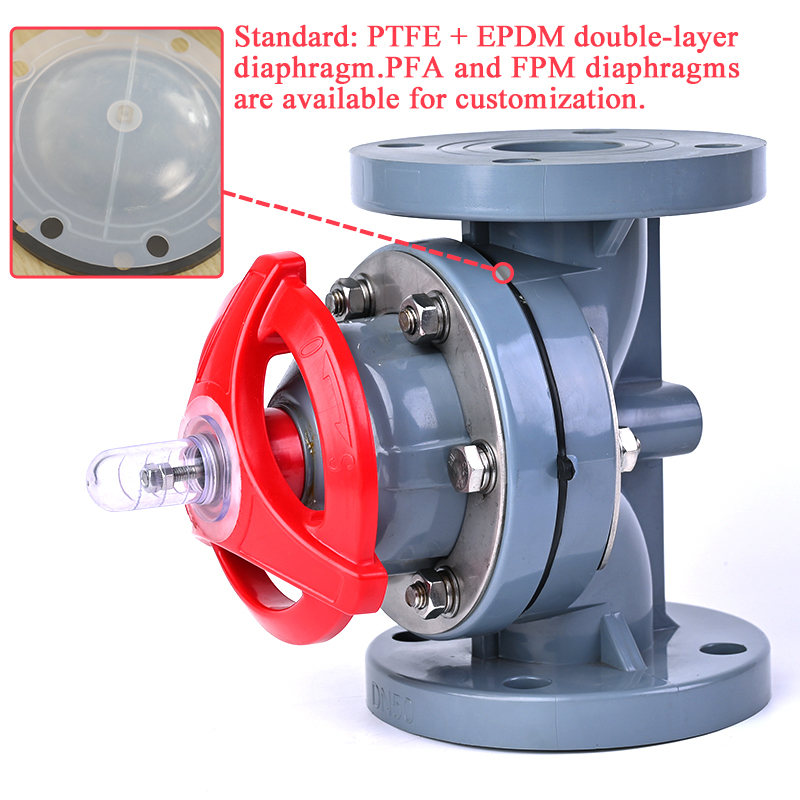

Превосходное уплотнение: имеет высокоэффективную двухслойную мембрану из ПТФЭ+ЭПДМ, обеспечивающую отсутствие утечек и увеличенный срок службы.
Номинальное высокое давление: полностью протестировано на PN10 (150 фунтов на квадратный дюйм) при комнатной температуре.
Мембранный клапан из 100% чистого ХПВХ, 100% испытан под давлением перед отправкой.

В мембранном клапане для мембраны и подушки используется высококачественный уплотнительный материал, демонстрирующий меньшую деформацию сжатия, что обеспечивает оптимальные характеристики уплотнения .
Мембранный клапан сконструирован таким образом, что давление распределяется равномерно. Такая конструкция позволяет снизить крутящий момент маховика и поддерживать отключение при низком крутящем моменте.
Конструкция мембранного клапана не имеет мертвого угла, не загрязняет среду, обладает высокой коррозионной стойкостью, отсутствием износа уплотнений и отличными характеристиками внутреннего уплотнения.
Строгий контроль процесса обработки и сборки. Регулировка потока более стабильна и точна.

CPVC Flanged Diaphragm Valves Parts&Material
No.	Parts	Materials
1	gauge cover	PC
2	stud nut	steel,stainless steel
3	Hand wheel	ABS,FRPP
4	Bonnet	CPVC
5	sleeve	cast iron,copper alloy
6	Board	Plastc-coated steel,stainless steel
7	Stud Bolt &Nut	steel,stainless steel
8	Stem	steel,stainless steel,copperalloy
9	Body	CPVC
10	compressor	CPVC
11	Cushion	EPDM
12	Diaphragm	EPDM,FPM,FEP,PFA,PTFE
13	Grease Nipple	copperalloy,stainless steel DN80-300 used only

CPVC DIN Flanged Diaphragm Valves Dimensions Table
DN	D1(mm)	D(mm)	L(mm)	h(mm)	n	φ(mm)
DN	HG/DIN	HG/DIN	HG/DIN	h(mm)	HG/DIN	HG/DIN
15	95	65	125	14	4	14
20	105	75	135	16	4	14
25	115	85	145/160	16	4	14
32	135	100	160/180	16	4	18
40	145	110	180	16	4	18
50	160	125	210/230	18	4	18
65	180	145	250	22	4	18
80	195	160	300	25	8	18
100	215	180	350	25	8	18
125	255	210	405	30	8	18
150	280	240	460	30	8	22
200	340	295	575	38	8	22
250	395	350	685	38	12	22
300	480	400	790	40	12	22

CPVC ANSI Flanged Diaphragm Valves Dimensions Table
DN	D1(mm/inch)	D(mm/inch)	L(mm/inch)	h(mm/inch)	n	φ(mm/inch)
ANSI	ANSI	ANSI	ANSI	ANSI
15	95 / 3.74	60 / 2.36	110 / 4.33	14 / 0.55	4	16 / 0.63
20	100 / 3.94	70 / 2.76	120 / 4.72	16 / 0.63	4	16 / 0.63
25	125 / 4.92	79 / 3.11	130 / 5.12	16 / 0.63	4	16 / 0.63
32	135 / 5.31	89 / 3.5	160 / 6.3	16 / 0.63	4	16 / 0.63
40	145 / 5.71	98 / 3.86	180 / 7.09	16 / 0.63	4	16 / 0.63
50	160 / 6.3	121 / 4.76	210 / 8.27	18 / 0.71	4	19 / 0.75
65	180 / 7.09	140 / 5.51	250 / 9.84	22 / 0.87	4	19 / 0.75
80	195 / 7.68	152 / 5.98	280 / 11.02	25 / 0.98	4	19 / 0.75
100	220 / 8.66	190 / 7.48	340 / 13.39	25 / 0.98	8	19 / 0.75
125	255 / 10.04	216 / 8.5	405 / 15.94	30 / 1.18	8	22 / 0.87
150	280 / 11.02	241 / 9.49	460 / 18.11	30 / 1.18	8	22 / 0.87
200	340 / 13.39	298 / 11.73	575 / 22.64	38 / 1.5	8	22 / 0.87
250	395 / 15.55	362 / 14.25	685 / 26.97	38 / 1.5	12	26 / 1.02
300	480 / 18.9	432 / 17.01	790 / 31.1	40 / 1.57	12	26 / 1.02

CPVC JIS Flanged Diaphragm Valves Dimensions Table
DN	D1(mm)	D(mm)	L(mm)	h(mm)	n	φ(mm)
DN	JIS	JIS	JIS	h(mm)	JIS	JIS
15	95	70	110	14	4	15
20	100	75	120	16	4	15
25	125	90	130	16	4	15
32	135	100	160	16	4	19
40	145	105	180	16	4	19
50	160	120	210	18	4	19
65	180	140	250	22	4	19
80	195	150	280	25	8	19
100	220	175	340	25	8	19
125	255	210	405	30	8	19
150	280	240	460/480	30	8	23
200	340	290	575	38	12*	23
250	395	355	685	38	12	25
300	480	400	790	40	16*	25
