Jiaxing Huiya Pipeline Technology Co., Ltd
Вид оплаты:L/C,T/T,D/P,D/A
Инкотермс:CFR,FOB,CIF
Количество минимального заказа:1 Piece/Pieces
транспорт:Ocean,Air,Land
$0.1-1 /Piece/Pieces
марка: HY или OEM
Material: PVC
Добрый: Термопластические трубы
Water Absorption: ＜0.01%
Contraction Percentage: 1.0%~2.5%
Предел прочности: （30 ~ 40) MPA
Цвет: Темно -серый
Pressure: 1.6Mpa
Модель №.: F1FS01
Гарантийное обслуживание: 3 года
место происхождения: Китай
Temperature: -15 to 55 Degree Celsius
транспорт: Ocean,Air,Land
Вид оплаты: L/C,T/T,D/P,D/A
Инкотермс: CFR,FOB,CIF

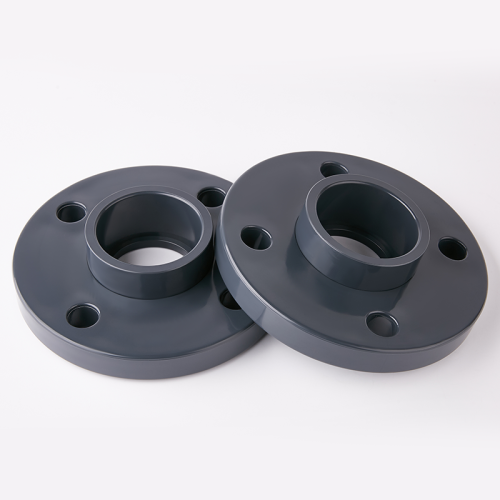

Наш высококачественный фланец Van Stone, также известный как Pvc Pipe Van Stone Flange и Pvc Van Stone Flange, представляет собой универсальный вариант фланца из ПВХ для промышленных и коммерческих трубопроводных систем. Он имеет конструкцию с разрезным кольцом, которая упрощает установку и выравнивание, обеспечивая герметичное уплотнение даже под высоким давлением. Изготовленный из коррозионностойкого ПВХ, он требует минимального количества инструментов для сборки и идеально подходит для водоподготовки, орошения и перекачки жидкостей, где необходимы надежные соединения трубы с фланцем.
| HuiYa PVC fittings series | ||
| DIN | ANSI | JIS |
| PVC PN10 | PVC SCH40 | |
| PVC PN16 | PVC SCH80 | |
| Key Word: | UPVC vanstone flange PVC pipe adaptor | |||
| Connect Type: | Cement-Glue-Socket | |||
| Brand: | HUIYA or OEM | |||
| Material: | PVC(PVC-U) | |||
| Specifications: | Size(dimensions): | DN15-20-25-32-40-50-65-80-100-125-150-200-250-300-350-400 | ||
| 20-25-32-40-50-63-75-90-110-125-140-160-200-225-280-315-355-400mm | ||||
| Color: | Grey | |||
| Standard: | ISO , ISO4422, , DIN8063,GB/T 4219.2 | |||
| Working pressure: | PN16(1.6Mpa) | |||
| Working temperature: | -15 to 55 Degree Celsius | |||
| Production Process: | Mold Injected | |||
| Packing: | Cartons | |||
| Advantage: | 1.100% virgin PVC material | |||
| 2.Environmentally friendly material, 100% no lead, zinc and other metals, water quality unaffected,harmless to the body | ||||
| 3.Strictly produced according to ISO standard | ||||
| 4.Long lifetime | ||||
| 5.The pressure resistance reaches 1.6 MPa, Good chemicals and drugs resistance | ||||
| Application: | Connected with PVC-U pipes for portable water supply，also can be used for corrosive medium transportation in chemical industry and other fields | |||
| HS Code: | 391740 | |||
| Certificate: | SGS | |||
| Brief Introduction: | HuiYa Plastic Co., Ltd is a professional supplier of UPVC-CPVC-PE-PPR Pipes, pipe fittings, valves. Plastic piping systems such as pipes, fittings and valves is widely used in water supply, chemical industry, water treatment, environmental protection, pharmaceutical area etc. | |||
| We insist in the principal of Quality First, Clients First". Your satisfaction is our eternal pursuit. With high-class raw material, strict quality control in both the workshop and laboratory with various professional testing equipment, HuiYa Plastic ensures that every single product meets the corresponding inspection standard. | ||||
Являясь ведущим поставщиком фланцев из ПВХ на заказ для проектов , мы предлагаем высокопроизводительные решения для соединений, предназначенные для самых требовательных промышленных условий. Наш свободный фланец из ПВХ PN16 имеет универсальную конструкцию, состоящую из двух частей, что позволяет легко выравнивать отверстия под болты и значительно сокращать время установки в сложных трубопроводных системах.
| PN16 PVC van stone flange dimensions chart (Unit: mm) | ||||||||||||
| SIZE | D | D1 | C1 | C2 | d | d1 | d2 | H | T | I | n-fe | |
| DN15 | 20mm PVC van stone flange | 95.0 | 30.6 | 60.0 | 70.0 | 15.0 | 20.3 | 20.0 | 26.0 | 14 | 22.0 | 4-15 |
| DN20 | 25mm PVC van stone flange | 105.0 | 36.0 | 70.0 | 75.0 | 20.0 | 25.3 | 25.0 | 29.5 | 15 | 23.4 | 4-15 |
| DN25 | 32mm PVC van stone flange | 125.0 | 43.8 | 80.0 | 90.0 | 25.0 | 32.3 | 32.0 | 32.2 | 16 | 28.7 | 4-15 |
| DN32 | 40mm PVC van stone flange | 140.0 | 52.6 | 90.0 | 100.0 | 32.0 | 40.4 | 40.0 | 38.5 | 16 | 32.0 | 4-19 |
| DN40 | 50mm PVC van stone flange | 150.0 | 60.7 | 99.0 | 110.0 | 43.0 | 50.4 | 50.0 | 40.5 | 18 | 35.0 | 4-19 |
| DN50 | 63mm PVC van stone flange | 165.0 | 74.8 | 120.0 | 125.0 | 55.0 | 63.4 | 63.0 | 45.0 | 20 | 38.2 | 4-19 |
| DN65 | 75mm PVC van stone flange | 185.0 | 89.6 | 140.0 | 145.0 | 65.0 | 75.5 | 75.0 | 51.0 | 24 | 45.0 | 4-19 |
| DN80 | 90mm PVC van stone flange | 200.0 | 106.5 | 150.0 | 160.0 | 80.0 | 90.5 | 90.0 | 55.0 | 26 | 48.0 | 8-19 |
| DN100 | 110mm PVC van stone flange | 228.0 | 133.0 | 175.0 | 191.0 | 100.0 | 110.5 | 110.1 | 64.0 | 29 | 57.5 | 8-19 |
| DN125 | 140mm PVC van stone flange | 254.0 | 160.1 | 210.0 | 216.0 | 125.0 | 140.6 | 140.1 | 81.5 | 28 | 66.8 | 8-22 |
| DN150 | 160mm PVC van stone flange | 284.0 | 187.1 | 240.0 | 242.0 | 154.0 | 160.6 | 160.1 | 86.7 | 32 | 76.0 | 8-23 |
| DN200 | 225mm PVC van stone flange | 343.0 | 247.1 | 295.0 | 299.0 | 200.0 | 225.8 | 225.1 | 130.0 | 35 | 117.0 | 8-23 |
| DN250 | 250mm PVC van stone flange | 406.0 | 305.0 | 355.0 | 362.0 | 240.0 | 250.8 | 250.1 | 159.0 | 42 | 131.0 | 12-25 |
| DN300 | 280mm PVC van stone flange | 406.0 | 305.0 | 355.0 | 362.0 | 250.0 | 281.5 | 280.1 | 159.0 | 42 | 144.5 | 12-25 |
| DN350 | 315mm PVC van stone flange | 483.0 | 344.6 | 410.0 | 432.0 | 307.0 | 317.0 | 315.1 | 190.0 | 52 | 172.0 | 12-25 |
| PVC van stone flange DIN Standard PN16 Packing Specifications | |||||
| Size | Carton Size (cm) | Qty/Ctn | Weight (g/pc) | Price/Piece ($) | |
| DN15 | 20mm PVC van stone flange | 46*38*27 | 210 | 89.4 | 0.33 |
| DN20 | 25mm PVC van stone flange | 46*38*27 | 120 | 121 | 0.47 |
| DN25 | 32mm PVC van stone flange | 46*38*27 | 96 | 151 | 0.6 |
| DN32 | 40mm PVC van stone flange | 46*38*27 | 84 | 247 | 1.01 |
| DN40 | 50mm PVC van stone flange | 46*38*27 | 54 | 294 | 1.21 |
| DN50 | 63mm PVC van stone flange | 41*41*34 | 54 | 353 | 1.54 |
| DN65 | 75mm PVC van stone flange | 46*38*27 | 30 | 478 | 2.18 |
| DN80 | 90mm PVC van stone flange | 41*41*34 | 20 | 553 | 2.93 |
| DN100 | 110mm PVC van stone flange | 46*38*27 | 12 | 670 | 3.69 |
| DN125 | 140mm PVC van stone flange | 60*56*27 | 15 | 812 | 5.78 |
| DN150 | 160mm PVC van stone flange | 60*46*33 | 10 | 1078 | 8.03 |
| DN200 | 225mm PVC van stone flange | 52.5*38*37 | 4 | 1360 | 13 |
