Мембранный клапан из ПВДФ, редукционный клапан

Вид оплаты:L/C,D/P,T/T,D/A,Paypal

Инкотермс:FOB,CFR,CIF

Количество минимального заказа:1

транспорт:Ocean,Land,Air

$0.1-1 /

Атрибуты продукта
Возможности поставки ...
Упаковка и доставка

Атрибуты продукта

марка: HY или OEM

Actuator: Manual

Connection: Flanged Diaphragm Valve

Material: PVDF

Structure: Weir Diaphragm Valve

Давление: PN 1,0MPA

Flow Direction: Bidirectional

Применение: Flow Control

Стандартный: DIN

Приложение: Химическая промышленность

Возможности поставки ...

транспорт: Ocean,Land,Air

Вид оплаты: L/C,D/P,T/T,D/A,Paypal

Инкотермс: FOB,CFR,CIF

Упаковка и доставка

Скачать

The file is encrypted. Please fill in the following information to continue accessing it

PVDF-flanged-diaphragm-valve-ansi-din-jis.jp

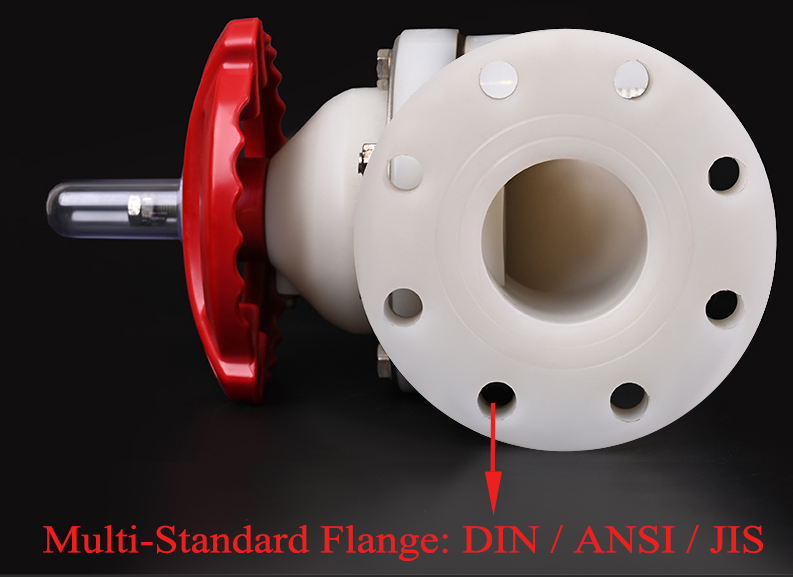

Совместимость с двумя стандартами: разработан с фланцевыми концами, которые соответствуют стандартам DIN, ANSI и JIS, что упрощает глобальную установку.
Максимальная устойчивость к коррозии : доступны материалы корпуса: UPVC, CPVC, PPH или PVDF, позволяющие работать с наиболее агрессивными химическими веществами.
Превосходное уплотнение: имеет высокоэффективную двухслойную мембрану из ПТФЭ+ЭПДМ, обеспечивающую отсутствие утечек и увеличенный срок службы.
Мембранный клапан из 100% первичного ПВДФ , 100% испытан под давлением перед отправкой.

Примечание. Для справки показан клапан из ПВХ в разобранном виде. Мембранные клапаны с фланцами из ПВДФ имеют ту же внутреннюю конфигурацию, что и модели из ПВХ, и отличаются только материалом корпуса клапана.

В мембранном клапане для мембраны и подушки используется высококачественный уплотнительный материал, демонстрирующий меньшую деформацию сжатия, что обеспечивает оптимальные характеристики уплотнения .
Мембранный клапан сконструирован таким образом, что давление распределяется равномерно. Такая конструкция позволяет снизить крутящий момент маховика и поддерживать отключение при низком крутящем моменте.
Конструкция мембранного клапана не имеет мертвого угла, не загрязняет среду, обладает высокой коррозионной стойкостью, отсутствием износа уплотнений и отличными характеристиками внутреннего уплотнения.
Строгий контроль процесса обработки и сборки. Регулировка потока более стабильна и точна.

PVDF Flanged Diaphragm Valves Parts&Material
No.	Parts	Materials
1	gauge cover	PC
2	stud nut	steel,stainless steel
3	Hand wheel	ABS,FRPP
4	Bonnet	PVDF
5	sleeve	cast iron,copper alloy
6	Board	Plastc-coated steel,stainless steel
7	Stud Bolt &Nut	steel,stainless steel
8	Stem	steel,stainless steel,copperalloy
9	Body	PVDF
10	compressor	PVDF,CPVC,，cast iron
11	Cushion	EPDM
12	Diaphragm	EPDM,FPM,FEP,PFA,PTFE
13	Grease Nipple	copperalloy,stainless steel DN80-300 used only

PVDF DIN Flanged Diaphragm Valves Dimensions Table
DN	D1(mm)	D(mm)	L(mm)	h(mm)	n	φ(mm)
DN	HG/DIN	HG/DIN	HG/DIN		HG/DIN	HG/DIN
15	95	65	125	14	4	14
20	105	75	135	16	4	14
25	115	85	145/160	16	4	14
32	135	100	160/180	16	4	18
40	145	110	180	16	4	18
50	160	125	210/230	18	4	18
65	180	145	250	22	4	18
80	195	160	300	25	8	18
100	215	180	350	25	8	18
125	255	210	405	30	8	18
150	280	240	460	30	8	22
200	340	295	575	38	8	22
250	395	350	685	38	12	22
300	480	400	790	40	12	22

PVDF ANSI Flanged Diaphragm Valves Dimensions Table
DN	D1(mm/inch)	D(mm/inch)	L(mm/inch)	h(mm/inch)	n	φ(mm/inch)
ANSI	ANSI	ANSI	ANSI	ANSI
15	95 / 3.74	60 / 2.36	110 / 4.33	14 / 0.55	4	16 / 0.63
20	100 / 3.94	70 / 2.76	120 / 4.72	16 / 0.63	4	16 / 0.63
25	125 / 4.92	79 / 3.11	130 / 5.12	16 / 0.63	4	16 / 0.63
32	135 / 5.31	89 / 3.5	160 / 6.3	16 / 0.63	4	16 / 0.63
40	145 / 5.71	98 / 3.86	180 / 7.09	16 / 0.63	4	16 / 0.63
50	160 / 6.3	121 / 4.76	210 / 8.27	18 / 0.71	4	19 / 0.75
65	180 / 7.09	140 / 5.51	250 / 9.84	22 / 0.87	4	19 / 0.75
80	195 / 7.68	152 / 5.98	280 / 11.02	25 / 0.98	4	19 / 0.75
100	220 / 8.66	190 / 7.48	340 / 13.39	25 / 0.98	8	19 / 0.75
125	255 / 10.04	216 / 8.5	405 / 15.94	30 / 1.18	8	22 / 0.87
150	280 / 11.02	241 / 9.49	460 / 18.11	30 / 1.18	8	22 / 0.87
200	340 / 13.39	298 / 11.73	575 / 22.64	38 / 1.5	8	22 / 0.87
250	395 / 15.55	362 / 14.25	685 / 26.97	38 / 1.5	12	26 / 1.02
300	480 / 18.9	432 / 17.01	790 / 31.1	40 / 1.57	12	26 / 1.02

PVDF JIS Flanged Diaphragm Valves Dimensions Table
DN	D1(mm)	D(mm)	L(mm)	h(mm)	n	φ(mm)
DN	JIS	JIS	JIS	h(mm)	JIS	JIS
15	95	70	110	14	4	15
20	100	75	120	16	4	15
25	125	90	130	16	4	15
32	135	100	160	16	4	19
40	145	105	180	16	4	19
50	160	120	210	18	4	19
65	180	140	250	22	4	19
80	195	150	280	25	8	19
100	220	175	340	25	8	19
125	255	210	405	30	8	19
150	280	240	460/480	30	8	23
200	340	290	575	38	12*	23
250	395	355	685	38	12	25
300	480	400	790	40	16*	25

Cv reference value
100%full open		(Mpa)Temperature%Pressure chart
DN	CVvalue	DN	FRPP			PPH			UPVC		CPVC			PVDF
DN	CVvalue	DN	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	5.4	15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	6.3	20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	7.2	25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	8.1	32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	23.4	40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	43.2	50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	76.5	65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3
80	103.5	80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3
100	166.5	100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3
125	270	125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	360	150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
200	630	200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	900	250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	900	300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
